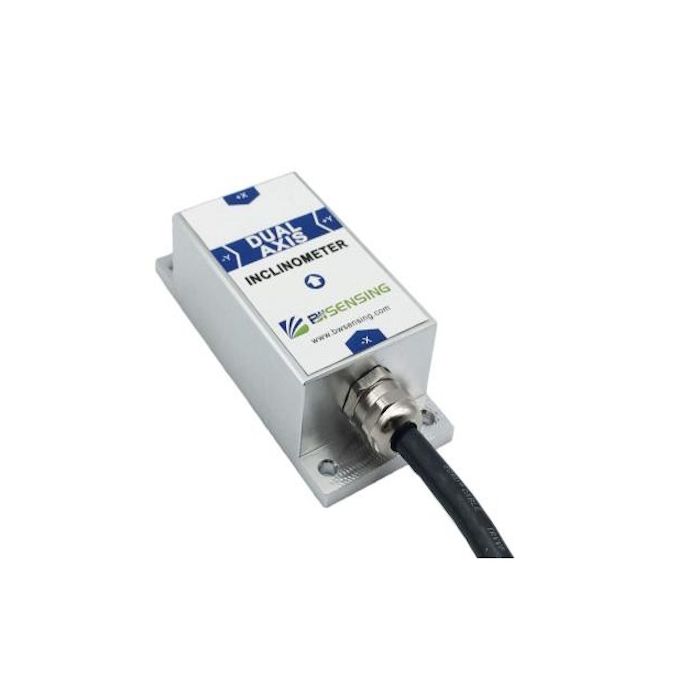

مقياس ميل BWSENSING ثنائي المحور اقتصادي بخرج رقمي مع Modbus (BWN427)

مقياس ميل ثنائي المحور من BWSENSING يرصد انحراف المعدات والمنشآت عن وضعها المرجعي، ويرسل قراءاته رقميًا عبر بروتوكول Modbus إلى أنظمة التحكم والمراقبة مباشرة. صُمّم ليكون خيارًا متينًا للمشاريع الصناعية ومشاريع مراقبة المنشآت التي تحتاج إلى قياس ميل موثوق دون تعقيد.

متوفر

ماركة:
BWSENSING
الجزء #:
BWN427
ORIGIN:
الصين
AVAILABILITY:
SUBJECT TO AVAILABILITY
SKU:
BWSENSING-BWN427

مقياس ميل BWSENSING ثنائي المحور اقتصادي بخرج رقمي مع Modbus (BWN427)

الميل الذي لا تلتقطه العين هو في الغالب أول ما يُنذر بالخطر: برج يميل ببطء، أو منصة تفقد استواءها تدريجيًا، أو ذراع آلية تنحرف عن وضعها المرجعي دون أن يلاحظ أحد. وبين أجهزة قياس مخبرية مرتفعة التكلفة وأخرى زهيدة لا تحتمل الغبار والماء والاهتزاز، يأتي مقياس الميل BWSENSING BWN427 ليجمع بين حجم صغير وتكلفة منخفضة وغلاف معدني محكم، مع خرج رقمي ببروتوكول Modbus يدخل مباشرة في أنظمة التحكم والمراقبة القائمة. فهو يقيس الميل على محورين في آن واحد، ويرسل القراءة رقمية جاهزة بدل أن يترك تفسيرها لإشارة تناظرية عرضة للتشويش على امتداد الكابلات.

تتولى Robots Middle East توريد مقياس الميل BWN427 في منطقة الشرق الأوسط، فتقدّم للجهات الهندسية والمقاولين ومتكاملي الأنظمة وفرق البحث عرض سعر مفصلًا، وتنسّق التسليم والتخليص الجمركي، وتوفّر الدعم الفني بعد الشراء، بما في ذلك المساعدة في اختيار واجهة الخرج الأنسب لمشروعكم بين RS485 وRS232 وTTL.

خلفية المنتج

الشركة المصمِّمة وعلامة BWSENSING

صمّمت شركة BEWIS Sensing Technology LLC هذا الجهاز، ويُطرح تحت علامة BWSENSING. وتصف الشركة BWN427 بأنه مقياس ميل ثنائي المحاور صغير الحجم ومنخفض التكلفة، يعتمد على بروتوكول Modbus في خرجه. وهذا التموضع واضح في اسم المنتج ذاته؛ فهو ينتمي إلى الفئة الاقتصادية من مقاييس الميل الرقمية، الموجّهة إلى المشاريع التي تحتاج إلى عدد كبير من نقاط القياس أو إلى حلّ موثوق لا يُثقل ميزانية النظام.

ومقاييس الميل عمومًا أدوات تقيس زاوية الجسم بالنسبة إلى اتجاه الجاذبية الأرضية، وتُستخدم في مراقبة المنشآت وتسوية الآلات وضبط اتجاه المعدات المتحركة. ويمكنكم استعراض بقية طرازات العلامة عبر صفحة BWSensing، أو تصفّح فئة أجهزة الاستشعار كاملة للمقارنة بين الحلول المتاحة.

تقنية MEMS والتعويض المدمج

يعتمد BWN427 على تقنية MEMS، إذ يضم مقياس تسارع MEMS عالي الدقة ومحوّلًا تفاضليًا عالي الاستبانة بين الإشارتين الرقمية والتناظرية، إلى جانب خوارزميات مدمجة للتعويض التلقائي والترشيح. ومن حيث المبدأ العام، يرصد مقياس التسارع من نوع MEMS مركّبة الجاذبية على كل محور، ثم تُحوَّل هذه المركّبة إلى زاوية ميل.

أما خوارزميات التعويض والترشيح فتؤدي دورًا عمليًا مهمًا في هذا الصنف من الأجهزة: فهي تخفّف أثر الضوضاء الكهربائية والاهتزازات العابرة على القراءة، وتجعل المخرجات أكثر ثباتًا قبل أن تصل إلى وحدة التحكم. وبفضل خرج Modbus تصل القراءة إلى النظام المضيف بصيغة رقمية معيارية يفهمها عدد كبير من وحدات PLC وأنظمة SCADA ومسجلات البيانات، دون حاجة إلى محوّلات إضافية.

المواصفات الفنية

المواصفةالقيمة
نوع القياسقياس ميل ثنائي المحور
مدى القياس±90°
دقة التمييز (الاستبانة)0.01°
أعلى دقة قياس0.02°
تردد الخرج5-100Hz قابل للضبط
واجهة الخرجRS232 / RS485 / TTL (اختيارية)
البروتوكولModbus
تقنية الاستشعارMEMS
جهد التغذية9-36V
درجة الحمايةIP67
مقاومة الصدمات2000g
مقاومة العزل≥100 MΩ
متوسط الزمن بين الأعطال MTBF≥90000 h
الأبعادL90*W40.5*H26 (mm)
مادة الغلافسبيكة مغنيسيوم وألومنيوم مؤكسدة
طريقة التركيبأربعة براغي M4
الموصلوصلة معدنية (كابل 1.5m)
برنامج الضبطبرنامج تصحيح عبر المنفذ التسلسلي يعرض الزاوية على الحاسوب

المواصفات الواردة أعلاه كما ينشرها المصنّع، ويجري تأكيدها مقابل ورقة البيانات عند إعداد عرض السعر.

لم ينشر المصنّع وزن الجهاز، ولا خيارات أطوال الكابل غير الطول القياسي، ولا استهلاك الطاقة بالواط، ولا معدلات الباود المدعومة؛ ويجري تأكيد هذه البيانات جميعًا عند إعداد عرض السعر.

كيف تختارون بين نسخ RS485 وRS232 وTTL من BWN427؟

يُطرح BWN427 بثلاث واجهات خرج اختيارية هي RS485 وRS232 وTTL، والمواصفات المنشورة في الجدول واحدة للجهاز، أما الفارق فيكمن في طريقة اتصاله بالنظام المضيف. ولذلك يحسن تحديد الواجهة قبل الطلب، لأنها تحدد طريقة التمديد والتوصيل في الموقع.

تُعدّ واجهة RS485 في العادة الخيار المفضّل في التركيبات الصناعية والميدانية؛ فهي واجهة تفاضلية تقاوم التشويش، وتسمح بربط عدة أجهزة على ناقل واحد، وتنسجم طبيعيًا مع بروتوكول Modbus في أنظمة المراقبة متعددة النقاط. أما واجهة RS232 فتناسب الاتصال المباشر من نقطة إلى نقطة، كربط الجهاز بحاسوب أو بمسجّل بيانات قريب أثناء الاختبار والمعايرة. وتأتي واجهة TTL للحالات التي يتصل فيها المستشعر مباشرة بمتحكم دقيق أو لوحة إلكترونية مدمجة، كما في النماذج الأولية للروبوتات والأجهزة المحمولة، حيث تكون المسافات قصيرة ولا حاجة إلى محوّل مستويات.

وإن لم يكن الاختيار محسومًا، يستطيع فريق Robots Middle East مراجعة مخطط النظام لديكم واقتراح الواجهة الأنسب ضمن عرض السعر.

ما الذي يجعل BWN427 صالحًا للعمل الميداني رغم تكلفته المنخفضة؟

كثيرًا ما يُفهم انخفاض التكلفة على أنه تنازل عن المتانة، غير أن مواصفات BWN427 ترسم صورة مختلفة. فالغلاف مصنوع من سبيكة مغنيسيوم وألومنيوم مؤكسدة، ودرجة الحماية IP67، والموصل وصلة معدنية مع كابل 1.5m، وهي عناصر تنسجم مع التركيب في الخارج أو داخل بيئات صناعية يكثر فيها الغبار والرطوبة.

ويتحمّل الجهاز صدمات بقيمة 2000g، وتبلغ مقاومة العزل ≥100 MΩ، فيما يصل متوسط الزمن بين الأعطال MTBF إلى ≥90000 h. وتتيح التغذية بجهد يتراوح بين 9-36V تشغيله من مصادر الطاقة الشائعة في لوحات التحكم الصناعية والمعدات المتحركة دون تجهيزات خاصة. ويُثبّت الجهاز بأربعة براغي M4، ما يسهّل تركيبه على هياكل معدنية أو قواعد مخصصة، ويحافظ حجمه الصغير البالغ L90*W40.5*H26 (mm) على مرونة اختيار موضع التركيب.

لمن صُمّم مقياس الميل BWN427؟

يخدم BWN427 في المقام الأول متكاملي الأنظمة الذين يبنون شبكات مراقبة تعتمد على وحدات PLC أو أنظمة SCADA، إذ يتيح لهم خرج Modbus إضافة نقاط قياس الميل إلى بنية اتصال قائمة. كما يناسب مقاولي مراقبة المنشآت والجهات المسؤولة عن الأبراج والجسور والمنحدرات، ممن يحتاجون إلى أجهزة متعددة في المشروع الواحد بتكلفة معقولة وحماية تتحمل الظروف الخارجية.

ويجد فيه مصنّعو المعدات والآلات الصناعية حلًا لقياس ميل المنصات وأذرع الرفع ضمن منتجاتهم، بينما تستفيد فرق تطوير الروبوتات والجامعات من نسخة TTL للربط المباشر بالمتحكمات الدقيقة، ومن برنامج التصحيح عبر المنفذ التسلسلي لعرض الزاوية على الحاسوب أثناء التجارب.

أما إن كان تطبيقكم يحتاج إلى محور قياس واحد فقط مع Modbus، فيمكنكم الاطلاع على BWSENSING Cost-Effective Single-Axis Digital Output With Modbus Inclinometer (BWM417)، وهو طراز أحادي المحور بخرج Modbus. وإن كان نظامكم يعتمد على ناقل CAN، فإن BWSENSING Cost-Effective Single-Axis CAN Output Inclinometer (BWM415) طراز أحادي المحور بخرج CAN يستحق المقارنة.

فيمَ يُستخدم مقياس الميل BWN427؟

  1. مراقبة ميل الأبراج: رصد الانحراف التدريجي لأبراج الاتصالات والكهرباء وإرسال القراءات إلى مركز المراقبة.
  2. مراقبة المنشآت الإنشائية: متابعة تشوّه الجسور والجدران الاستنادية والمباني عبر شبكة مستشعرات على ناقل واحد.
  3. متتبعات الألواح الشمسية: قياس زاوية الألواح لتغذية نظام التحكم في التتبع بقراءة رقمية مستمرة.
  4. تسوية الآلات والمنصات: ضبط استواء المنصات الصناعية والرافعات ومعدات البناء أثناء التشغيل.
  5. الروبوتات والأذرع الآلية: تزويد وحدات التحكم بمعلومات الميل لتحديد وضع الهيكل أو الذراع.
  6. رصد المنحدرات والسدود: التنبيه المبكر إلى حركة التربة أو المنشآت في المواقع الجيوتقنية.

الأسعار والتوفّر

تُقدّم Robots Middle East مقياس الميل BWN427 عبر عرض سعر يُعدّ وفق الكمية المطلوبة وواجهة الخرج المختارة ومتطلبات مشروعكم. ويكفي أن ترسلوا طلبكم مع وصف موجز للتطبيق لنعدّ لكم عرضًا يتضمن تأكيد المواصفات مقابل ورقة البيانات. ويجري ترتيب التسليم والتخليص الجمركي والدعم الفني ضمن عرض السعر نفسه. ونموذج طلب عرض السعر الخاص بهذا الجهاز متاح على هذه الصفحة.

الأسئلة الشائعة

ما مدى القياس الذي يغطيه BWN427؟

يغطي الجهاز مدى قياس ±90° على كل من محوريه، ما يتيح رصد الميل في الاتجاهين حول الوضع الأفقي.

ما الفرق بين دقة التمييز 0.01° وأعلى دقة 0.02°؟

دقة التمييز 0.01° هي أصغر تغيّر في الزاوية يستطيع الجهاز إظهاره في قراءته، أما أعلى دقة 0.02° فتعبّر عن مدى قرب القراءة من الزاوية الفعلية. والقيمتان معًا تحددان جودة القياس في التطبيق.

هل يصلح الجهاز للتركيب في الخارج؟

نعم، فدرجة حمايته IP67، وغلافه من سبيكة مغنيسيوم وألومنيوم مؤكسدة، وموصله وصلة معدنية، وهي مواصفات تلائم البيئات الخارجية والصناعية.

ما جهد التغذية المطلوب؟

يعمل BWN427 بجهد تغذية يتراوح بين 9-36V. أما استهلاك الطاقة بالواط فلم ينشره المصنّع، ويجري تأكيده عند إعداد عرض السعر.

كيف يمكنني عرض القراءات على الحاسوب؟

يرافق الجهاز برنامج تصحيح عبر المنفذ التسلسلي يتيح توصيل مقياس الميل بالحاسوب وعرض الزاوية مباشرة، وهو مفيد أثناء التركيب والاختبار.

كيف يُركَّب الجهاز وما طول الكابل؟

يُثبّت BWN427 بأربعة براغي M4، ويأتي بوصلة معدنية مع كابل 1.5m. ولم ينشر المصنّع خيارات أطوال أخرى للكابل، لذا تُبحث هذه المسألة عند طلب عرض السعر.

أين يمكنني شراء مقياس الميل BWSENSING BWN427 وكم سعره؟

يمكنكم شراء BWN427 من Robots Middle East عبر طلب عرض سعر من هذه الصفحة. ويُحدَّد السعر في العرض بحسب الكمية وواجهة الخرج المطلوبة، ويشمل العرض ترتيبات التسليم والجمارك والدعم.

الخلاصة

يعالج مقياس الميل BWN427 معادلة طالما أربكت مخططي المشاريع: كيف ترصد ميلًا صغيرًا في نقاط كثيرة دون أن تتضخم التكلفة أو تضعف المتانة. فهو يقيس على محورين بمدى ±90°، ويعتمد على تقنية MEMS مع تعويض وترشيح مدمجين، ويرسل قراءاته عبر Modbus من خلال واجهة RS485 أو RS232 أو TTL، داخل غلاف معدني بحماية IP67. وبذلك يصبح الميل الخفي قراءة رقمية واضحة تصل إلى نظام التحكم قبل أن يتحول إلى مشكلة. وإن كنتم تخططون لشبكة مراقبة أو لدمج قياس الميل في معداتكم، فإن هذه الصفحة هي نقطة البداية.

المواصفات

General

ماركة BWSENSING
الجزء # BWN427

ما يتضمنه

BWSENSING Cost-Effective Dual-Axis Digital Output With Modbus Inclinometer (BWN427)
