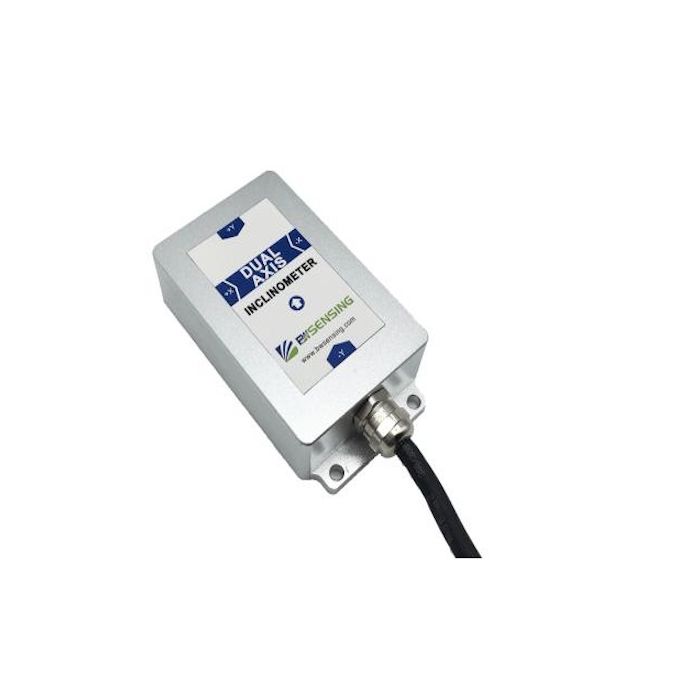

مقياس ميل ثنائي المحور BWSENSING بمخرج Modbus ‏(BWH527)

مستشعر ميل رقمي مزدوج المحور صغير الحجم من BWSENSING، يتحدث بروتوكول Modbus ليصل مباشرة بأنظمة المراقبة والتحكم الصناعية. صُمّم لمن يتابعون استقرار الأبراج والجسور والسدود ويحتاجون إلى قياس موثوق في الظروف الميدانية الصعبة دون أعباء تكلفة مرتفعة.

متوفر

ماركة:
BWSENSING
الجزء #:
BWH527
ORIGIN:
الصين
AVAILABILITY:
SUBJECT TO AVAILABILITY
SKU:
BWSENSING-BWH527

مقياس ميل ثنائي المحور BWSENSING بمخرج Modbus ‏(BWH527)

على قمة برج رياح شاهق، لا تلتقط العين انحناءةً لا تتجاوز جزءًا صغيرًا من الدرجة، لكن تلك الانحناءة قد تكون أول إشارة إلى هبوط في الأساس أو ارتخاء في التثبيت. والفارق بين أن يُلاحَظ الميل متأخرًا وأن يُقاس مبكرًا هو ما صُمّم من أجله BWSENSING Modbus Dual Axis Inclinometer (BWH527): مستشعر صغير الحجم ومنخفض التكلفة يقيس الميل على محورين بدقة تصل إلى 0.003°، ويسلّم قراءاته بلغة Modbus مباشرةً إلى نظام المراقبة أو وحدة التحكم، فيتحوّل الميل من ملاحظة بصرية متأخرة إلى رقم يُسجَّل ويُنبَّه عليه في حينه.

تتولى Robots Middle East توريد مقياس الميل BWH527 إلى العملاء في منطقة الشرق الأوسط، ومنها المملكة العربية السعودية ودول الخليج العربي، فتُعدّ عروض الأسعار وتنسّق التسليم وتقدّم الدعم الفني قبل الشراء وبعده. ويسعد فريق Robots Middle East بمساعدتكم في اختيار واجهة الإخراج الملائمة لنظامكم، ومطابقة المواصفات مع ورقة البيانات الرسمية عند إعداد العرض.

خلفية عن المنتج

الشركة المصنّعة

يُصنَّع BWH527 لدى شركة Wuxi Bewis Sensing Technology LLC في مدينة Wuxi بمقاطعة Jiangsu في الصين، وهي الجهة التي تقف وراء العلامة التجارية BWSENSING. وتقدّم العلامة مجموعة من مقاييس الميل الرقمية أحادية المحور وثنائية المحور بواجهات إخراج متعددة، ويمكنكم استعراض طرازاتها الأخرى في صفحة BWSensing. وتتجه هذه الفئة من المستشعرات عمومًا إلى مشاريع المراقبة الإنشائية والأتمتة الصناعية، حيث يُطلب قياس موثوق للميل بالنسبة إلى اتجاه الجاذبية على مدى سنوات من التشغيل المتواصل.

موقع BWH527 في فئته

تصف الشركة المصنّعة BWH527 بأنه مقياس ميل ثنائي المحور صغير الحجم ومنخفض التكلفة، يعتمد بروتوكول Modbus في إخراج بياناته. وهذا الجمع هو جوهر تموضعه: فبروتوكول Modbus من أكثر بروتوكولات الاتصال الصناعي انتشارًا في وحدات التحكم المنطقية القابلة للبرمجة وأنظمة SCADA ومسجّلات البيانات، ما يعني أن دمج المستشعر في منظومة قائمة لا يتطلب في الغالب برمجيات وسيطة خاصة. أما القياس على محورين فيتيح رصد الميل في الاتجاهين المتعامدين بجهاز واحد، بدلًا من تركيب مستشعرين أحاديي المحور، وهو ما يبسّط التركيب والتوصيل في المواقع الميدانية.

المواصفات الفنية

المواصفةالقيمة
نطاق القياس±30°
أعلى دقة0.003°
الدقة التحليلية0.0007°
واجهة الإخراجRS232/RS485/TTL
الطرازات حسب الواجهةBWH527-30-485 (RS485)، BWH527-30-232 (RS232)، BWH527-30-TTL (TTL)
جهد التغذية9-36V
تيار التشغيل دون حمل20 mA أدنى، 30 mA نموذجي، 40 mA أقصى
معدل نقل البيانات (Baud rate)2400~115200، قابل للضبط
تردد الإخراج5-100Hz قابل للضبط، حتى 100 Hz
درجة الحمايةIP67
درجة حرارة التشغيل-40℃~+85℃
درجة حرارة التخزينمن -55 إلى 100 ℃
متوسط الزمن بين الأعطال (MTBF)≥90000 ساعة
مقاومة الصدمات2000g، 0.5ms، 3 مرات لكل محور

المواصفات الواردة أعلاه كما تنشرها الشركة المصنّعة، وتُطابَق مع ورقة البيانات الرسمية عند إعداد عرض السعر.

لم تنشر الشركة المصنّعة وزن الجهاز ولا محتويات العبوة ولا نطاق رطوبة التشغيل ولا خطأ المحور المتقاطع لهذه السلسلة ولا خريطة سجلات Modbus، وتُؤكَّد هذه التفاصيل عند إعداد عرض السعر.

ما الذي يميّز BWH527 بين مقاييس الميل الاقتصادية؟

كثيرًا ما يعني انخفاض التكلفة في عالم المستشعرات تنازلًا عن الدقة أو عن المتانة، غير أن الأرقام المنشورة لـ BWH527 ترسم صورة مختلفة. فالدقة التي تصل إلى 0.003° مع دقة تحليلية تبلغ 0.0007° تضعه في موقع يسمح برصد تغيّرات طفيفة جدًا في الميل، وهي التغيّرات التي تهمّ مهندسي المراقبة الإنشائية تحديدًا، لأن الانحراف التدريجي البطيء هو ما يسبق في الغالب المشكلات الكبيرة.

وعلى جانب المتانة، يأتي الغلاف بدرجة حماية IP67، ويعمل الجهاز ضمن نطاق حراري من -40℃ إلى +85℃، وهو نطاق يغطي ظروف الصحراء الحارة نهارًا كما يغطي المواقع الباردة. وتضيف مقاومة الصدمات البالغة 2000g، إلى جانب متوسط زمن بين الأعطال لا يقل عن 90000 ساعة، ما يطمئن الجهات التي تخطط لتركيب المستشعر وتركه يعمل دون تدخل لفترات طويلة.

أما المرونة الكهربائية فتظهر في نطاق التغذية الواسع 9-36V، الذي يتيح تشغيل المستشعر من مصادر الجهد الصناعية الشائعة دون محوّل إضافي في كثير من الحالات، وفي استهلاك تيار نموذجي يبلغ 30 mA دون حمل، وهو ما يناسب المواقع النائية التي تعتمد على الطاقة الشمسية أو البطاريات. ويمكن ضبط معدل نقل البيانات وتردد الإخراج، فيختار المهندس بين قراءات متباعدة توفّر الحِمل على الشبكة وقراءات متلاحقة تصل إلى 100 Hz حين يلزم تتبّع حركة أسرع.

أي واجهة إخراج تناسب نظامكم: RS485 أم RS232 أم TTL؟

يُطرح BWH527 بثلاث نسخ تختلف في واجهة الإخراج: BWH527-30-485 بواجهة RS485، وBWH527-30-232 بواجهة RS232، وBWH527-30-TTL بواجهة TTL. وفي الممارسة الهندسية العامة، تُعدّ واجهة RS485 الخيار المعتاد لشبكات Modbus الميدانية، إذ تحتمل مسافات الكابلات الطويلة وتسمح بربط عدة أجهزة على ناقل واحد، وهو ما يناسب مشروعًا يوزّع عدة مستشعرات على امتداد جسر أو جسم سد. أما RS232 فتلائم الربط المباشر من نقطة إلى نقطة مع حاسوب صناعي أو جهاز قديم يعتمد هذه الواجهة، فيما تخدم واجهة TTL الدمج داخل لوحات إلكترونية مدمجة ووحدات تحكم دقيقة على مسافات قصيرة.

ويحسن تحديد الواجهة المطلوبة منذ طلب عرض السعر، لأنها تحدد رمز الطراز المورَّد. وإن كنتم غير متأكدين من الخيار الأنسب لبنيتكم، فإن فريق Robots Middle East يراجع معكم مخطط النظام قبل تثبيت الطلب.

لمن صُمّم BWSENSING BWH527؟

يخاطب BWH527 في المقام الأول جهات المراقبة الإنشائية: شركات الاستشارات الهندسية ومشغّلي البنية التحتية الذين يتابعون استقرار الجسور والسدود والأبراج، ويحتاجون إلى مستشعر يجمع الدقة العالية والحماية من الماء والغبار وسهولة الدمج في منظومة Modbus قائمة. كما يناسب مشغّلي مزارع الرياح الراغبين في رصد ميل الأبراج بصورة مستمرة، والجهات العاملة في صيانة السكك الحديدية.

ويجد فيه مدمجو الأنظمة الصناعية ومصمّمو المعدات خيارًا عمليًا حين تكون الميزانية محسوبة بعناية، بينما تستفيد فرق البحث والتطوير والجامعات من نسخة TTL في النماذج الأولية المدمجة. وإن كان مشروعكم يعتمد ناقل CAN بدلًا من Modbus، أو كانت قياسات محور واحد تكفيه، فيمكنكم مقارنة طرازات أخرى من العلامة نفسها مثل BWSENSING Cost-Effective Single-Axis CAN Output Inclinometer (BWM415) أو BWSENSING Cost-Effective Single-Axis Digital Output With Modbus Inclinometer (BWM417)، كما تتوفر بدائل ثنائية المحور مثل BWSENSING Cost-Effective Dual-Axis Digital Output With Modbus Inclinometer (BWN427)، ويضم قسم أجهزة الاستشعار المجموعة الكاملة للمقارنة.

فيمَ يُستخدم BWSENSING BWH527؟

  1. مراقبة ميل أبراج الرياح: رصد مستمر لانحراف البرج يكشف أي تغيّر في الأساس أو التثبيت مبكرًا.
  2. مراقبة الجسور: متابعة الميل في نقاط حرجة من الهيكل لرصد التشوّه أو الهبوط بمرور الوقت.
  3. مراقبة السدود: قياس التغيّرات الطفيفة في ميل جسم السد أو منشآته المساندة ضمن برامج السلامة الإنشائية.
  4. تسوية مساطر قياس عرض السكك الحديدية: ضبط استواء أدوات قياس السكك لضمان قراءات صحيحة أثناء الصيانة.
  5. الربط بأنظمة SCADA ووحدات PLC: إدخال قراءات الميل مباشرة عبر Modbus إلى منظومات المراقبة والتحكم الصناعية.
  6. النماذج الأولية والأنظمة المدمجة: دمج نسخة TTL في لوحات إلكترونية ومشاريع بحثية تحتاج إلى قياس ميل رقمي.

الأسعار والتوفر

يُورَّد BWH527 عبر عرض سعر يُعدّ وفق متطلبات مشروعكم، بما في ذلك واجهة الإخراج المطلوبة والكمية. ويتم ترتيب التسليم والتخليص الجمركي والدعم الفني ضمن عرض السعر نفسه. ولطلب عرض مخصّص من Robots Middle East، فإن نموذج طلب عرض السعر متاح على هذه الصفحة.

الأسئلة الشائعة

ما نطاق قياس BWH527؟

يقيس BWH527 الميل ضمن نطاق ±30° على كلا المحورين.

ما الواجهات المتاحة لإخراج البيانات؟

يتوفر الجهاز بثلاث واجهات: RS485 في الطراز BWH527-30-485، وRS232 في الطراز BWH527-30-232، وTTL في الطراز BWH527-30-TTL.

هل يصلح BWH527 للتركيب في الأماكن المكشوفة؟

يأتي الجهاز بدرجة حماية IP67 ويعمل ضمن نطاق حراري من -40℃ إلى +85℃، ما يجعله مهيّأً للمواقع الميدانية. ويُنصح دائمًا باتباع ممارسات إحكام صحيحة للكابلات والموصلات.

ما جهد التغذية اللازم لتشغيله؟

يعمل المستشعر بجهد تغذية واسع من 9-36V، ويستهلك تيارًا نموذجيًا قدره 30 mA دون حمل.

هل يمكن تغيير سرعة الاتصال وتردد القراءات؟

نعم، فمعدل نقل البيانات قابل للضبط بين 2400 و115200، وتردد الإخراج قابل للضبط بين 5 و100 Hz.

هل تتوفر خريطة سجلات Modbus الخاصة بالجهاز؟

لم تنشر الشركة المصنّعة خريطة السجلات ضمن المصادر المتاحة، ويمكن طلبها والتحقق منها عند إعداد عرض السعر.

من أين يمكنني شراء BWSENSING BWH527 وكم تبلغ تكلفته؟

يمكنكم شراؤه من Robots Middle East عبر طلب عرض سعر من هذه الصفحة، إذ تُحدَّد التكلفة وفق الطراز والكمية وترتيبات التسليم إلى موقعكم.

الخلاصة

الميل الذي لا تراه العين على برج أو جسر أو سد هو بالضبط ما يستحق القياس، وBWH527 يقدّم هذا القياس بدقة تصل إلى 0.003° في جهاز صغير منخفض التكلفة يتحدث لغة Modbus التي تفهمها معظم الأنظمة الصناعية. وبحماية IP67 ونطاق حراري واسع وثلاث واجهات إخراج يُختار منها ما يلائم البنية القائمة، يصبح الانتقال من الملاحظة المتأخرة إلى المراقبة المستمرة خطوة عملية لا مشروعًا معقدًا. وإن كنتم تستعدون لبرنامج مراقبة إنشائية أو لدمج قياس الميل في معداتكم، فهذه الصفحة هي نقطة البداية.

المواصفات

General

ماركة BWSENSING
الجزء # BWH527

ما يتضمنه

BWSENSING Modbus Dual Axis Inclinometer (BWH527)
