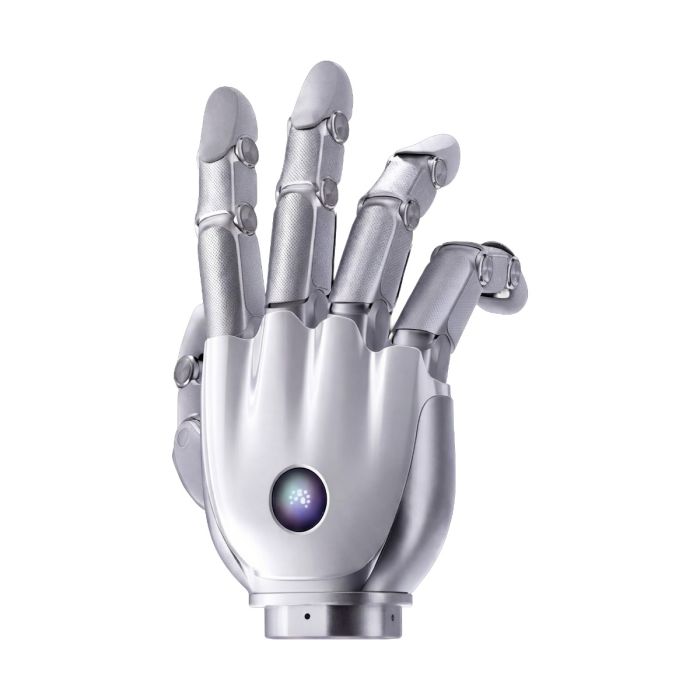

يد روبوتية BrainCo Revo 3-21 Touch
متوفر
- ماركة:
- BRAINCO
- نموذج:
- REVO 3-21 TOUCH
- ORIGIN:
- الصين
- Warranty:
- 12 MONTHS
- AVAILABILITY:
- SUBJECT TO AVAILABILITY
- SKU:
- BrainCo-Revo-3-Touch
يد روبوتية BrainCo Revo 3-21 Touch
في كثير من الخلايا الروبوتية تنتهي القبضة لحظة إغلاق الأصابع: يُفترض أن الجسم استقر في مكانه، ولا يظهر الخطأ إلا حين ينزلق الجسم أو يتشقق. تقلب يد روبوتية BrainCo Revo 3-21 Touch هذا الترتيب، فتجعل لحظة التلامس بداية القياس لا نهايته؛ إذ تكسو راحتها مصفوفة لمسية بيزومقاومية من 451 نقطة فوق هيكل حركي من 21 درجة حرية، فيتحول كل إمساك إلى خريطة ضغط يقرؤها نظام التحكم في أثناء الإمساك نفسه، لا بعد أن يفلت الجسم.
تتولى Robots Middle East بيع هذه اليد في منطقة الشرق الأوسط، فتعدّ عروض الأسعار للمؤسسات الصناعية والجامعات ومراكز البحث، وتنسّق توريدها إلى المملكة العربية السعودية ودول الخليج وسائر المنطقة، وتقدّم الدعم الفني المرافق لها بعد التسليم.
خلفية المنتج
BrainCo وجيلها الثالث من الأيدي الماهرة
تنتمي هذه اليد إلى شركة BrainCo، وهي شركة متخصصة في واجهات الدماغ والحاسوب مقرها مدينة هانغتشو الصينية، ويضعها بعض المتابعين ضمن المجموعة التي تُعرف في الصين باسم «التنانين الصغيرة الستة». وقد أطلقت الشركة Revo 3 بوصفها الجيل الثالث من أيديها الروبوتية الماهرة، وهي يد بيومترية تحاكي بنية اليد البشرية، موجّهة إلى الأتمتة الصناعية والبحث العلمي والمناولة الروبوتية المتقدمة.
وتسمّي مصادر المصنّع أربع نسخ ضمن هذا الجيل: Revo 3 U21 وRevo 3 U21F وRevo 3 U21T وRevo 3 U21VT. والنسخة المعروضة في هذه الصفحة هي Revo 3 U21T، ويمكن مطالعة بقية النسخ مجتمعةً في فئة BrainCo Revo 3، كما يعرض المتجر من الجيل السابق يد Brainco Revo 2 Touch لمن يرغب في تتبّع تطور السلسلة.
حركة مباشرة وجلد يستشعر
يقوم الهيكل الحركي على 21 محركًا مستقلًا يمنح كلٌّ منها مفصلًا واحدًا حركته، فتكون درجات الحرية الإحدى والعشرون فعّالة بالكامل، محرَّكة مباشرةً وقابلة للدفع العكسي. وقابلية الدفع العكسي تعني أن المفصل يستجيب للقوة الخارجية بدل أن يقاومها بصلابة، وهي خاصية تهمّ كل من يعمل على التحكم بالمطاوعة أو على التفاعل الآمن بين الروبوت والبيئة المحيطة به. وبهذه البنية تغطي اليد 33 نمطًا من أنماط الإمساك وفق تصنيف Feix GRASP، وتحقق الدرجة الكاملة في اختبار Kapandji لمقابلة الإبهام.
أما ما يمنح النسخة U21T اسمها فهو الاستشعار اللمسي على كامل راحة اليد: مصفوفة بيزومقاومية تتغير مقاومتها الكهربائية بتغير الضغط الواقع عليها، موزعة على 451 نقطة. وتنضاف إليها على اللوحة الرئيسية وحدة قياس بالقصور الذاتي IMU وحساس لدرجة الحرارة، فتجتمع في يد واحدة معلومات الحركة والاتجاه والحالة الحرارية والضغط.
المواصفات الفنية
| المواصفة | القيمة |
|---|---|
| إجمالي درجات الحرية | 21 (محرَّكة مباشرةً وقابلة للدفع العكسي) |
| المحركات | 21 محركًا مستقلًا |
| أبعاد اليد | 216 × 108 × 50 mm |
| جهد التغذية | 16–85 V |
| أقصى تيار | 10 A (24 V) |
| أقصى قوة قبض فعّالة | ≥100 N |
| أقصى قوة قرص بأطراف الأصابع | ≥25 N |
| الحمولة الكلية لليد | 20 kg |
| حمولة الأصابع الأربعة | 5 kg |
| دقة التكرار | 0.1° |
| زمن فتح المفصل وإغلاقه | 0.33 s |
| أنماط الإمساك | 33 نمطًا وفق تصنيف Feix GRASP؛ درجة كاملة في اختبار Kapandji للمقابلة |
| واجهات الاتصال | EtherCAT / CAN FD / RS-485 |
| تردد الاتصال | 500 Hz |
| الحساسات المدمجة | وحدة IMU وحساس حرارة على اللوحة الرئيسية |
| توزيع الاستشعار اللمسي | على كامل راحة اليد |
| نوع الاستشعار اللمسي | مصفوفة بيزومقاومية (piezoresistive) على كامل الراحة |
| عدد نقاط الاستشعار اللمسي | 451 نقطة |
| المتانة | أكثر من 1,000,000 دورة ثني للمفاصل |
| البرمجيات | SDK بلغتي C/C++ وPython لنظامي Linux وWindows، مع دعم ROS |
| مصدر الطاقة الموصى به | 24V DC مستقر بقدرة لا تقل عن 100W |
تُعرض المواصفات أعلاه كما ينشرها المصنّع، وتُؤكَّد مقابل ورقة البيانات عند إعداد عرض السعر.
ولم ينشر المصنّع وزن اليد ولا درجة الحماية IP ولا محتويات العبوة ولا نطاق درجة حرارة التشغيل ولا مادة تصنيع اليد؛ وتُؤكَّد هذه التفاصيل عند إعداد عرض السعر.
ما الذي يميّز Revo 3-21 Touch عن نسخ Revo 3 الأخرى؟
الفارق الذي تبرزه جداول المصنّع بين نسخ الجيل الثالث يقع في توزيع الاستشعار اللمسي. فالنسخة Revo 3 U21 لا يُدرج لها جدول المصنّع استشعارًا لمسيًا، والنسخة Revo 3 U21F تحمل الاستشعار على أطراف الأصابع، في حين تمتد المصفوفة في النسخة U21T المعروضة هنا على كامل راحة اليد، وكذلك في النسخة U21VT.
ولهذا الفارق أثر عملي واضح. فالاستشعار على أطراف الأصابع يكفي غالبًا لمهام القرص الدقيق والتقاط الأجسام الصغيرة، أما الاستشعار على كامل الراحة فيخدم القبضات الشاملة التي يلتف فيها الكف حول الجسم، كإمساك أداة أو أسطوانة أو جسم غير منتظم الشكل. في هذه القبضات يأتي جزء كبير من التماس من الراحة نفسها، ومن دون استشعار هناك يبقى نظام التحكم جاهلًا بتوزيع القوة الذي يحدد ثبات الجسم. ومع 451 نقطة استشعار يستطيع الباحث أو المهندس أن يرى أين يتركز الضغط، وأن يرصد بداية الانزلاق، وأن يعدّل القوة قبل أن يتحول الخلل إلى سقوط.
كيف تندمج اليد في منظومة روبوتية قائمة؟
صُمّمت اليد لتدخل بيئات تحكم مختلفة دون إعادة بناء البنية التحتية. فهي تتصل عبر EtherCAT أو CAN FD أو RS-485، وهي ثلاث واجهات تغطي معًا الخطوط الصناعية عالية الأداء والمنصات البحثية والأنظمة المدمجة الأبسط، وتتبادل البيانات بتردد 500 Hz، وهو معدل يتيح حلقات تحكم سريعة تجمع قراءات اللمس والحركة في الوقت نفسه.
وعلى الجانب البرمجي توفر BrainCo حزم تطوير بلغتي C/C++ وPython تعمل على Linux وWindows، مع دعم ROS، فيستطيع الفريق ربط اليد بمكدّس برمجياته الحالي والبدء بالتجارب دون كتابة طبقة الاتصال من الصفر. أما الطاقة، فاليد تقبل جهد تغذية من 16 إلى 85 V، ويوصي المصنّع باستخدام مصدر 24V DC مستقر بقدرة لا تقل عن 100W للحد من مخاطر هبوط الجهد، وهي نقطة تستحق الانتباه عند تصميم توزيع الطاقة على ذراع روبوتية أو روبوت شبيه بالإنسان.
لمن صُمّمت يد روبوتية BrainCo Revo 3-21 Touch؟
الفئة الأولى هي مختبرات البحث العلمي العاملة على المناولة الماهرة والإدراك اللمسي، حيث تمنحها اليد منصة واحدة تجمع حركة غنية بدرجات الحرية وبيانات ضغط موزعة على الكف، وهو ما يحتاجه من يدرس استراتيجيات الإمساك أو يدرّب نماذج تعلّم آلي على بيانات التلامس.
والفئة الثانية هي مطورو الروبوتات الشبيهة بالإنسان الذين يبحثون عن يد قريبة في أبعادها وبنيتها من اليد البشرية، قادرة على أنماط إمساك متعددة، وتتصل بواجهات شائعة في هذا المجال. والفئة الثالثة هي فرق الأتمتة الصناعية التي تتعامل مع قطع متنوعة الأشكال أو حساسة للضغط، حيث لا يكفي ملقط ثنائي الفكين، ويصبح التحقق اللمسي من القبضة جزءًا من ضمان الجودة.
أما من لا يحتاج إلى الاستشعار اللمسي أصلًا، كأن يكون مشروعه مركّزًا على التحكم الحركي أو على العرض التوضيحي، فيحسن به أن يطّلع على صفحة يد روبوتية BrainCo Revo 3-21 Basic. ومن يقارن بين خيارات الاستشعار على كامل الراحة، فبإمكانه مراجعة صفحة يد روبوتية BrainCo Revo 3-21 V-Touch ومناقشة الفروق مع فريق Robots Middle East قبل الاختيار.
فيمَ تُستخدم يد روبوتية BrainCo Revo 3-21 Touch؟
- أبحاث المناولة الماهرة: دراسة استراتيجيات الإمساك وإعادة توجيه الأجسام داخل اليد عبر أنماط الإمساك الثلاثة والثلاثين.
- جمع البيانات اللمسية لتعلّم الآلة: تسجيل خرائط الضغط على الراحة إلى جانب حالة المفاصل لتدريب نماذج الإمساك والتحكم.
- الروبوتات الشبيهة بالإنسان: تزويد الروبوت بيد بأبعاد قريبة من اليد البشرية للتعامل مع أدوات وأجسام صُمّمت للإنسان.
- الأتمتة الصناعية للقطع المتنوعة: مناولة أجزاء غير منتظمة الشكل مع رصد توزيع القوة للحد من الانزلاق والتلف.
- التشغيل عن بُعد: نقل حركات المشغّل إلى اليد، واستخدام القراءات اللمسية لإعطائه صورة أوضح عمّا تلمسه.
- التعليم الجامعي والمختبرات التطبيقية: منصة تدريس للتحكم متعدد المفاصل والاستشعار والدمج البرمجي عبر ROS وPython.
السعر والتوفر
تُعدّ Robots Middle East عروض أسعار هذه اليد وفق احتياج كل جهة، سواء أكانت وحدة واحدة لمختبر أم عددًا من الوحدات لمشروع أوسع، ويكفي إرسال طلب يوضح التطبيق المستهدف ومنظومة التحكم المستخدمة. ويُرتَّب التوريد والتخليص الجمركي والدعم الفني ضمن عرض السعر نفسه. وطلب عرض السعر لهذه اليد متاح عبر هذه الصفحة.
الأسئلة الشائعة
كم عدد درجات الحرية في اليد، وهل هي فعّالة كلها؟
تمتلك اليد 21 درجة حرية، يحرّك كلًّا منها محرك مستقل، فهي جميعها فعّالة ومحرَّكة مباشرةً وقابلة للدفع العكسي.
ما الذي تقيسه المصفوفة اللمسية؟
تقيس المصفوفة البيزومقاومية الضغط الواقع على كامل راحة اليد عبر 451 نقطة، فتكشف مواضع التلامس وتوزيع القوة في أثناء الإمساك.
ما واجهات الاتصال التي تدعمها اليد؟
تدعم اليد EtherCAT وCAN FD وRS-485، بتردد اتصال يبلغ 500 Hz.
ما مصدر الطاقة المناسب لتشغيلها؟
تقبل اليد جهد تغذية من 16 إلى 85 V، ويوصي المصنّع بمصدر 24V DC مستقر بقدرة لا تقل عن 100W للحد من هبوط الجهد. ويبلغ أقصى تيار 10 A عند 24 V.
ما البرمجيات المتاحة للتطوير؟
توفر BrainCo حزم تطوير بلغتي C/C++ وPython تعمل على Linux وWindows، إضافة إلى دعم ROS.
ما مدى تحمّل اليد للاستخدام المتكرر؟
صُنّفت مفاصل اليد لأكثر من 1,000,000 دورة ثني، وتبلغ دقة التكرار 0.1°، ما يناسب التجارب الطويلة وخطوط العمل المتكررة.
من أين يمكنني شراء يد روبوتية BrainCo Revo 3-21 Touch وكم تكلفتها؟
يمكن شراؤها من Robots Middle East، التي تعدّ عرض سعر مخصصًا لكل طلب يشمل ترتيبات التوريد والتخليص الجمركي والدعم. ولا تُنشر أسعار ثابتة، بل يُحدَّد السعر في عرض السعر وفق الكمية ومتطلبات المشروع.
الخلاصة
الفكرة التي تحملها هذه اليد بسيطة في صياغتها وعميقة في أثرها: أن يصبح الإمساك قياسًا مستمرًا لا افتراضًا ينتظر التأكيد. فالهيكل الحركي بإحدى وعشرين درجة حرية محرَّكة مباشرةً يمنحها مدى واسعًا من أنماط الإمساك، والمصفوفة اللمسية على كامل الراحة تمنح نظام التحكم ما يراه في لحظة التلامس، وواجهات الاتصال وحزم التطوير تجعل دمجها في منظومة قائمة مهمة هندسية واضحة المعالم. ولمن يريد أن يرى الضغط تحت الكف قبل أن يرى الجسم يسقط، فهذه الصفحة هي نقطة البداية.
